版主能否帮忙看下交换机设置的问题
发表于 : 周二 4月 21, 2020 3:35 pm
由 lfg470

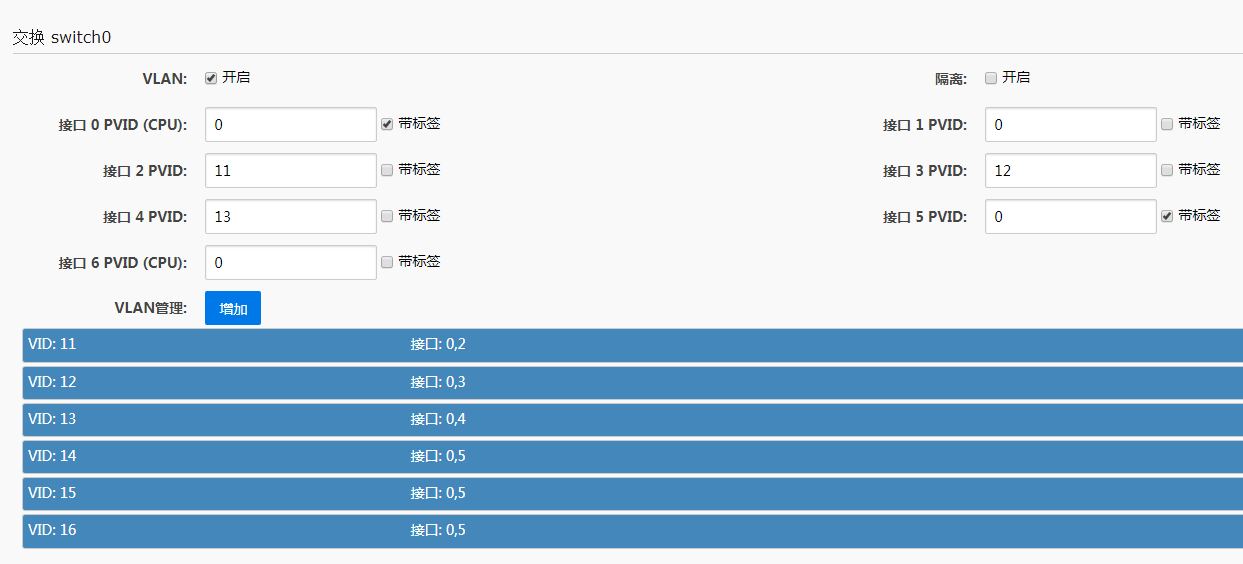

- 888.png (24.74 KiB) 查看 14819 次

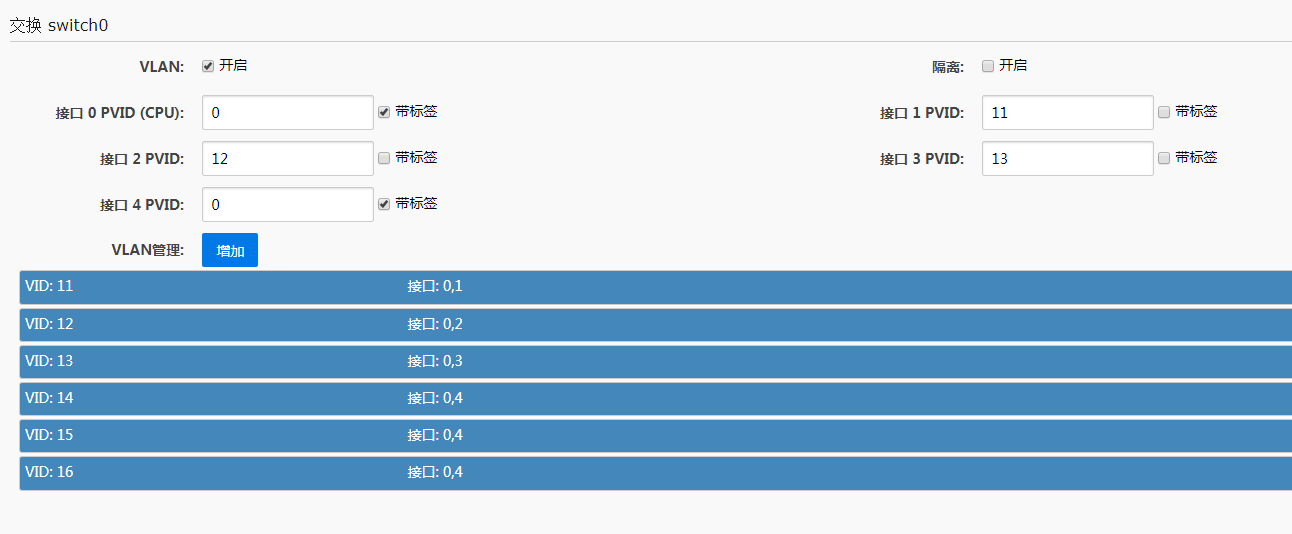

如题，目的是利用交换机的vlan功能扩展不同网段网口（上图），用cpu自带交换机的QCA9533能成功但网口百兆有瓶颈(下图)
- 999.png (22.28 KiB) 查看 14819 次

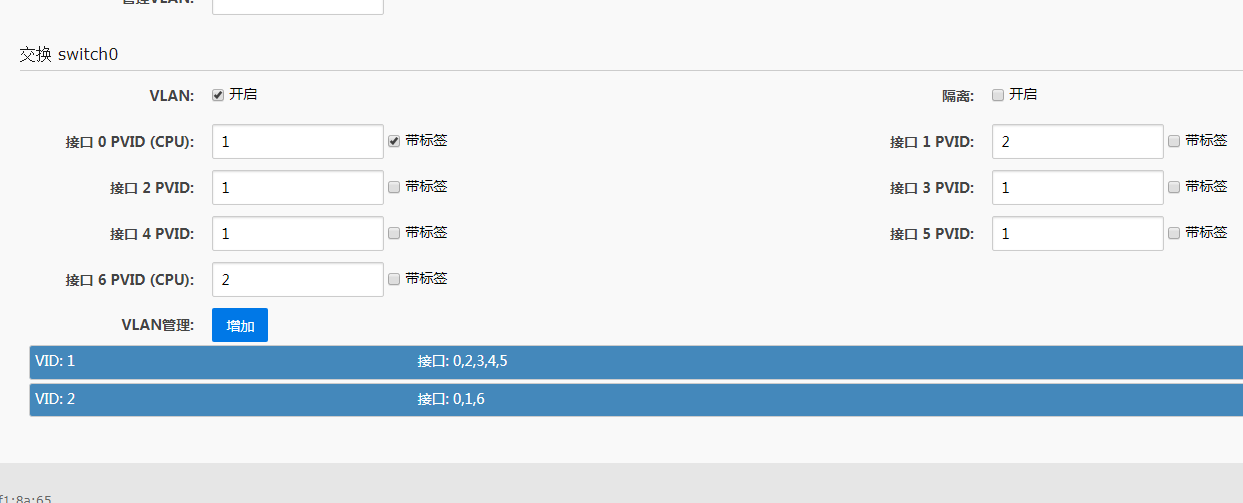

所以用带独立千兆交换机芯片AR8327的路由调，但是，在9533上接口0实际上就是wan口，而8327这个就搞不清楚了，因为有0，1，6三个(下图)
- 666.png (20.13 KiB) 查看 14819 次
已经设置成AP模式，试过无数种组合还是不通，水平不行，用op不会命令，成品交换机又贵，望版主赐教！
Re: 版主能否帮忙看下交换机设置的问题
发表于 : 周三 4月 22, 2020 7:59 am
由 terra
设备用AR8327有两种用法，一种是有两个接口连接CPU，一种是一个接口连接CPU。你的设备应该属于后面这种。所以，在这种设备里，本身就是靠VLAN来区分WAN口和LAN口的。你的设备里WAN为VLAN 2，LAN为VLAN 1。0口连CPU，1-5口是外部网口（其中1是WAN口），6口应该是空闲的。所以，你可以将2-5口中的三个划分到其它VLAN去。
Re: 版主能否帮忙看下交换机设置的问题
发表于 : 周三 4月 22, 2020 1:07 pm
由 lfg470
terra 写了:设备用AR8327有两种用法，一种是有两个接口连接CPU，一种是一个接口连接CPU。你的设备应该属于后面这种。所以，在这种设备里，本身就是靠VLAN来区分WAN口和LAN口的。你的设备里WAN为VLAN 2，LAN为VLAN 1。0口连CPU，1-5口是外部网口（其中1是WAN口），6口应该是空闲的。所以，你可以将2-5口中的三个划分到其它VLAN去。
又搞了几个回合还是不行，vlan11~13都没问题（说明所有vlan都能进入1口），就是v14和v15不能通过接口5，接口5打标记还是会通过V11的untagged数据包，cpu打不打标都一样
Re: 版主能否帮忙看下交换机设置的问题
发表于 : 周三 4月 22, 2020 1:42 pm
由 terra
0口必须带标签。下面的VLAN管理里，所有VLAN都要增加0口。而不是1口。你可能理解错了。
Re: 版主能否帮忙看下交换机设置的问题
发表于 : 周三 4月 22, 2020 4:40 pm
由 lfg470
terra 写了:0口必须带标签。下面的VLAN管理里，所有VLAN都要增加0口。而不是1口。你可能理解错了。
0口打标签已经试过好多回了，现在主要的问题就是好像带vlan标签的数据包只能进不能出，明明在9533上能行而这个就是不行
Re: 版主能否帮忙看下交换机设置的问题
发表于 : 周五 4月 24, 2020 9:23 am
由 terra
lfg470 写了:terra 写了:0口必须带标签。下面的VLAN管理里，所有VLAN都要增加0口。而不是1口。你可能理解错了。
0口打标签已经试过好多回了，现在主要的问题就是好像带vlan标签的数据包只能进不能出，明明在9533上能行而这个就是不行
正面的VID组里也都要加入0口的。
